酸素ボンベの残量計算｜使用可能時間・500L早見表

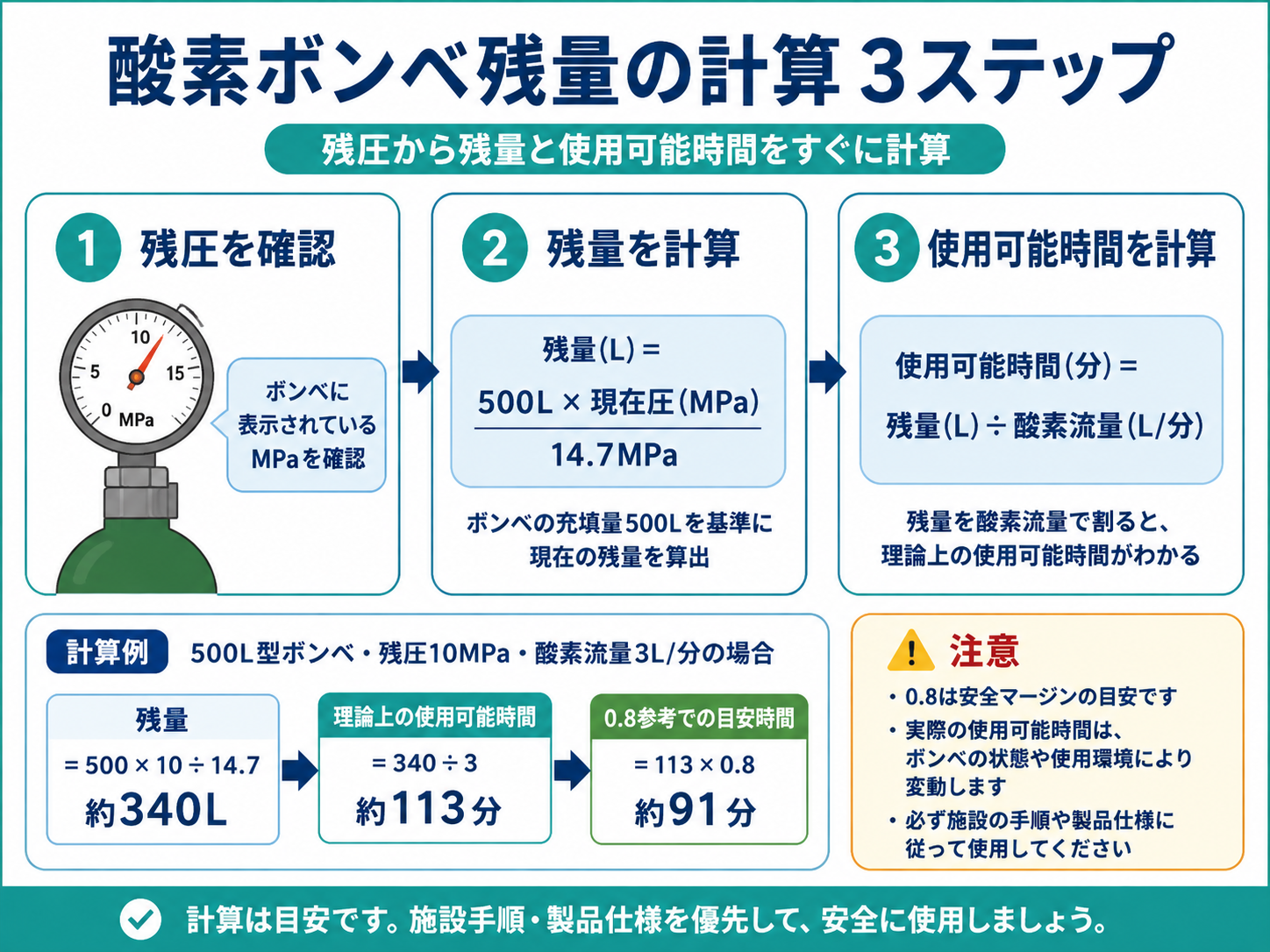

酸素ボンベの残量計算｜まず計算式と答え

酸素ボンベの残量は、ボンベの満充填時ガス量と基準圧、現在の圧力から概算できます。さらに、その残量を設定流量で割れば「あと何分使えるか」という理論上の使用可能時間を求められます。たとえば、満充填時500L・基準圧14.7MPaのボンベが10MPaで、酸素3L/分を使用している場合、推定残量は約340L、理論上の使用可能時間は約113分です。

ただし、この113分は「計算上ゼロになるまで使える時間」を意味するものではありません。実際の運用では、ボンベや圧力計の仕様、温度、流量、搬送時間、予期しない待機時間などを考慮し、施設の医療ガス安全管理手順や製品仕様を優先して余裕を持って判断します。

酸素療法を含む臨床手技をまとめて確認したい方は、
臨床手技・プロトコルまとめ
もあわせてご覧ください。

酸素ボンベ残量・使用可能時間の自動計算ツール

毎回電卓を使わなくても確認できるように、酸素ボンベの残量と使用可能時間を自動計算できる簡易ツールを用意しました。「満充填時のガス量」「基準圧」「現在圧」「酸素流量」を入力すると、推定残量と理論上の使用可能時間を表示します。500L型を選択した場合は500L・14.7MPaを初期設定とし、基本的には現在の残圧と酸素流量を入力するだけで計算できます。

あわせて、理論値に0.8を掛けた時間も「安全余裕をみる計算例」として参考表示します。ただし、0.8はすべての施設・製品に共通する公式基準ではありません。施設で定められた交換基準や安全係数がある場合は、必ずそちらを優先してください。

var root = document.getElementById('rehabilikun-oxygen-calculator');

if (!root) { return; }

var fullVolumeInput = document.getElementById('rk-oxycalc-full-volume'); var fullPressureInput = document.getElementById('rk-oxycalc-full-pressure'); var currentPressureInput = document.getElementById('rk-oxycalc-current-pressure'); var flowInput = document.getElementById('rk-oxycalc-flow');

var preset500Button = document.getElementById('rk-oxycalc-preset-500'); var presetCustomButton = document.getElementById('rk-oxycalc-preset-custom'); var presetNote = document.getElementById('rk-oxycalc-preset-note');

var resultVolume = document.getElementById('rk-oxycalc-result-volume'); var resultTime = document.getElementById('rk-oxycalc-result-time'); var resultTimeDetail = document.getElementById('rk-oxycalc-result-time-detail'); var resultSafe = document.getElementById('rk-oxycalc-result-safe'); var resultSafeDetail = document.getElementById('rk-oxycalc-result-safe-detail');

var errorBox = document.getElementById('rk-oxycalc-error');

function parseValue(input) { return Number.parseFloat(input.value); }

function roundOne(value) { return Math.round(value * 10) / 10; }

function roundWhole(value) { return Math.round(value); }

function formatNumber(value) { return value.toLocaleString('ja-JP', { maximumFractionDigits: 1 }); }

function formatHoursAndMinutes(totalMinutes) { var minutes = Math.max(0, Math.round(totalMinutes)); var hours = Math.floor(minutes / 60); var remainder = minutes % 60;

if (hours === 0) { return '約' + remainder + '分'; }

if (remainder === 0) { return '約' + hours + '時間'; }

return '約' + hours + '時間' + remainder + '分'; }

function showError(message) { errorBox.textContent = message; errorBox.hidden = false; }

function clearError() { errorBox.textContent = ''; errorBox.hidden = true; }

function resetResults() { resultVolume.textContent = '―'; resultTime.textContent = '―'; resultTimeDetail.textContent = ''; resultSafe.textContent = '―'; resultSafeDetail.textContent = ''; }

function validateValues(fullVolume, fullPressure, currentPressure, flow) { if ( !Number.isFinite(fullVolume) || !Number.isFinite(fullPressure) || !Number.isFinite(currentPressure) || !Number.isFinite(flow) ) { return 'すべての項目に数値を入力してください。'; }

if (fullVolume <= 0) { return '満充填時ガス量は0より大きい値を入力してください。'; } if (fullPressure <= 0) { return '基準圧は0より大きい値を入力してください。'; } if (currentPressure < 0) { return '現在の残圧は0以上で入力してください。'; } if (flow <= 0) { return '酸素流量は0より大きい値を入力してください。'; } if (currentPressure > fullPressure) { return '現在の残圧が基準圧を上回っています。入力値とボンベ仕様を確認してください。'; }

return ''; }

function calculate() { clearError();

var fullVolume = parseValue(fullVolumeInput); var fullPressure = parseValue(fullPressureInput); var currentPressure = parseValue(currentPressureInput); var flow = parseValue(flowInput);

var validationMessage = validateValues( fullVolume, fullPressure, currentPressure, flow );

if (validationMessage) { resetResults(); showError(validationMessage); return; }

var remainingVolume = fullVolume * currentPressure / fullPressure;

var theoreticalMinutes = remainingVolume / flow;

var referenceMinutes = theoreticalMinutes * 0.8;

resultVolume.textContent = '約' + formatNumber(roundOne(remainingVolume)) + 'L';

resultTime.textContent = '約' + formatNumber(roundWhole(theoreticalMinutes)) + '分';

resultTimeDetail.textContent = formatHoursAndMinutes(theoreticalMinutes);

resultSafe.textContent = '約' + formatNumber(roundWhole(referenceMinutes)) + '分';

resultSafeDetail.textContent = formatHoursAndMinutes(referenceMinutes); }

function setPresetMode(mode) { if (mode === '500') { fullVolumeInput.value = '500'; fullPressureInput.value = '14.7';

fullVolumeInput.disabled = true; fullPressureInput.disabled = true;

preset500Button.classList.add('is-active'); presetCustomButton.classList.remove('is-active');

preset500Button.setAttribute('aria-pressed', 'true'); presetCustomButton.setAttribute('aria-pressed', 'false');

presetNote.textContent = '500L型の初期値：満充填時ガス量 500L ／ 基準圧 14.7MPa。実際の製品仕様が異なる場合は「自由入力」を選択してください。'; } else { fullVolumeInput.disabled = false; fullPressureInput.disabled = false;

preset500Button.classList.remove('is-active'); presetCustomButton.classList.add('is-active');

preset500Button.setAttribute('aria-pressed', 'false'); presetCustomButton.setAttribute('aria-pressed', 'true');

presetNote.textContent = '使用する酸素ボンベのラベル・刻印・供給者資料を確認し、満充填時ガス量と基準圧を入力してください。'; }

calculate(); }

preset500Button.addEventListener('click', function () { setPresetMode('500'); });

presetCustomButton.addEventListener('click', function () { setPresetMode('custom'); });

[ fullVolumeInput, fullPressureInput, currentPressureInput, flowInput ].forEach(function (input) { input.addEventListener('input', calculate); input.addEventListener('change', calculate); });

setPresetMode('500'); })();

500Lボンベの「500L」と「3.4L・3.5L」は何が違う？

酸素ボンベの計算で最も混乱しやすいのが、「500Lボンベなのに3.4Lや3.5Lと書かれているのはなぜか」という点です。500Lは、充填された酸素を大気圧付近まで戻したときのガス量を示す目安です。一方、3.4Lや3.5Lはボンベそのものの容器内容積を示しており、同じ意味ではありません。

さらに重要なのは、「500L型なら必ず容器内容積3.4L」と決めつけないことです。3.4L容器を使用した500L型の報告がある一方、3.5L容器・充填量500Lとして案内されている製品例もあります。計算するときは、ネット上の代表値をそのまま当てはめず、実際に使用するボンベの刻印・ラベル・供給者資料を確認します。

残圧から酸素ボンベの残量を計算する2つの方法

酸素ボンベ残量の求め方には、満充填時ガス量から比例計算する方法と、容器内容積を使う方法があります。臨床で「500L型」「基準圧14.7MPa」と仕様が確認できる場合は、500Lを基準に比例計算すると考え方が分かりやすく、3.4Lや3.5Lという容器内容積を取り違えるリスクも減らせます。

一方、容器内容積を使った計算式も広く用いられています。ただし、資料によって換算係数の扱いに違いがみられるため、容器内容積だけを見て独自に計算式を固定するのではなく、ボンベ供給者や施設で採用している方法に合わせてください。

方法1：満充填時ガス量から比例計算する

500L・基準圧14.7MPaのボンベが10MPaの場合は、次のように計算します。

500 × 10 ÷ 14.7 ＝ 約340L

酸素流量が2L/分なら約170分、3L/分なら約113分、5L/分なら約68分が理論上の使用可能時間です。

方法2：容器内容積から計算する

3.4L容器を例に、「容器内容積 × 圧力 × 約10」として概算する資料もあります。たとえば、3.4L・10MPaなら「3.4 × 10 × 10 ≒ 340L」となります。

ただし、供給者資料では換算係数として10.197を用いる例もあります。また、500L型でも3.5L容器の製品例があります。このため、「500L型＝3.4 × 圧力 × 10」と丸暗記しないことが大切です。

500L酸素ボンベの使用可能時間早見表

ここでは、満充填時500L・基準圧14.7MPaとした場合の理論上の残量と使用可能時間を早見表にしました。圧力計を見て「10MPaだから、3L/分なら約113分」のように素早く概算できます。搬送やリハ前のダブルチェック、計算方法を覚える際の目安として使用してください。

表はあくまで単純比例による理論値です。実際の使用可能時間は、ボンベや流量計の仕様、温度、圧力計の読み取り、使用条件などで異なります。「表に68分とあるから68分まで使用できる」と判断するのではなく、必要時間と安全余裕を別に考えます。

※小数点以下を四捨五入した概算値です。実際のボンベ仕様が500L・14.7MPaと異なる場合は、この表を使用せず製品仕様に合わせて計算してください。

安全係数0.8は必要？理論値と実務上の安全余裕を分ける

酸素ボンベの残量計算を調べると、「最後に0.8を掛ける式」と「掛けない式」の両方が出てくるため、迷いやすいポイントです。結論として、安全係数0.8を使用した臨床上の計算例はありますが、厚生労働省の医療ガス安全管理通知で、すべての酸素ボンベに0.8を掛けることが一律に規定されているわけではありません。

したがって、「0.8を掛けなければ間違い」「0.8を掛ければ必ず安全」と覚えるのではなく、まず理論上の残量・時間を求め、そのうえで施設の運用基準に沿って安全余裕を確保する、と分けて理解するのがおすすめです。

500L・10MPa・3L/分で比べる

2019年の国内報告では、3.4L型・500L酸素ボンベの使用可能時間を求める際に、安全係数0.8を掛けた例が示されています。一方、厚生労働省の「医療ガスの安全管理について」は、医療ガス安全管理委員会、安全管理体制、保守点検、職員研修などを求めていますが、一律の0.8という数値を示した通知ではありません。

搬送・リハ前は「残量」ではなく必要時間から逆算する

臨床で重要なのは、残量を計算して終わることではなく、「これから必要な時間を安全にまかなえるか」を判断することです。病室から検査室へ向かう場合、必要なのは往路の移動時間だけではありません。待機、検査、移乗、帰室までを含めて考え、途中で酸素流量が変更される可能性も想定します。

リハビリテーションでも同様です。訓練時間だけでなく、病棟から訓練場所までの移動や休憩、終了後の帰室までを含めます。使用可能時間に余裕が乏しい場合は、出発してから対応するのではなく、開始前の段階で交換や予備手段を検討します。

搬送前に確認したい7項目

1. 使用するガスが酸素であることをラベル等で確認する
2. ボンベ・流量計・接続部の状態を確認する
3. 現在の残圧を確認する
4. 指示された酸素流量と使用デバイスを確認する
5. 往路・待機・検査や訓練・復路を含めた必要時間を見積もる
6. 流量変更や予定延長の可能性を考える
7. 施設手順に従い、必要に応じて交換・予備酸素等を準備する

歩行中の酸素条件や運動耐容能を評価する場面については、
6分間歩行テスト（6MWT）の実施方法
も参考にしてください。

酸素ボンベ残量計算でよくある間違い

酸素ボンベの計算ミスは、複雑な数学よりも「何の数字を使っているのか」を取り違えることで起こりやすくなります。特に500Lと容器内容積、残量Lと使用時間、満充填時の基準圧と現在圧を混同すると、式そのものが合っていても結果が大きくずれます。

また、正しい計算結果が出ても、その時間をすべて利用可能な時間として扱うと安全な運用にはつながりません。計算・実物確認・必要時間の見積もりをセットにして確認することが重要です。

ケースで練習｜酸素ボンベの残量と使用可能時間を計算する

計算式は、実際の数値を入れて何度か練習すると理解しやすくなります。ここでは、満充填時500L・基準圧14.7MPaのボンベを想定して3ケースを示します。まず「残量を求める」、次に「残量を流量で割る」という順序を崩さないのがポイントです。

各ケースでは、理論上の使用可能時間に加えて、0.8を掛けた場合の参考時間も併記します。ただし、後者は安全係数0.8を施設で採用することを推奨・指定するものではなく、理論値と安全余裕を分けて考える練習として掲載しています。

ケース1｜10MPa・3L/分

残量：500 × 10 ÷ 14.7 ＝ 約340L

理論上の時間：340 ÷ 3 ＝ 約113分

0.8を掛けた参考値：113 × 0.8 ＝ 約91分

ケース2｜5MPa・2L/分

残量：500 × 5 ÷ 14.7 ＝ 約170L

理論上の時間：170 ÷ 2 ＝ 約85分

0.8を掛けた参考値：85 × 0.8 ＝ 約68分

ケース3｜8MPa・5L/分

残量：500 × 8 ÷ 14.7 ＝ 約272L

理論上の時間：272 ÷ 5 ＝ 約54分

0.8を掛けた参考値：54 × 0.8 ＝ 約44分

酸素ボンベ残量計算のFAQ

最後に、酸素ボンベの残量計算で特に迷いやすい点をまとめます。「満タンは14.7MPaなのか15MPaなのか」「500Lなのに3.4L・3.5Lと表示される理由」「安全係数0.8は必須なのか」といった疑問は、計算式だけを覚えると整理しにくい部分です。

基本は、インターネット上の代表値よりも、目の前にあるボンベの刻印・ラベル、供給者・メーカー資料、施設手順を優先することです。以下は計算方法を理解するための一般的な整理として確認してください。

まとめ｜酸素ボンベは「残量・時間・安全余裕」の3段階で確認する

酸素ボンベの残量計算では、まず満充填時ガス量と基準圧、現在圧から推定残量を求め、次に設定流量で割って理論上の使用可能時間を算出します。500L・14.7MPaを基準とするボンベが10MPa、3L/分なら、推定残量は約340L、理論上は約113分です。

しかし、臨床で必要なのは113分という数字だけではありません。予定している搬送・検査・リハ・復路を含めた必要時間と比較し、安全余裕を持って判断します。0.8は文献上の計算例の1つであり、一律の公式値とはせず、実際のボンベ仕様と施設の安全管理手順を優先してください。

参考文献・一次情報

本記事では、厚生労働省の医療ガス安全管理通知を軸に、酸素ボンベ供給者が公開している製品仕様・残量計算方法、国内の医療機器関連論文、医療事故情報を参照しました。ボンベの仕様は製品によって異なるため、記事内の数値だけでなく、実際に使用する製品の刻印・供給者資料を確認してください。

1. 厚生労働省．医療ガスの安全管理について．医政発0817第6号．2020．
   厚生労働省資料
2. 株式会社新東．酸素ボンベの使用時間．
   製品・使用時間資料
3. 株式会社イワサワ．酸素ガスボンベ残量の目安．
   酸素ガス関連資料
4. 吉岡淳ほか．医工連携を背景としたディスポーザブル型酸素ボンベ残量警報装置の開発．医機学．2019;89(6)．
   J-STAGE掲載論文
5. 日本医療機能評価機構．医療安全情報．
   医療安全情報一覧
